Резка металла чпу

Плазма — четвертое агрегатное состояние вещества, при котором газ ионизируется. Электрически нейтральные атомы под воздействием высокой температуры распадаются на отдельные отрицательно заряженные электроны и положительно заряженные ядра атомов. Розжиг газовой струи до температуры плазмы выполняется электрической дугой. Электрическая дуга является частным случаем плазмы. Ее температура равна 7-18 тыс. градусов. Конструкция резака у плазморезного оборудования такова, что струя газа проходит сквозь электрическую дугу и разогревается до состояния плазмы.

Для образования струи плазмы используют два вида газовых смесей — активные и неактивные. К первому виду относят воздух и чистый кислород, а ко вторым виду — инертные газы (азот, аргон, водяной пар или водород). Для охлаждения зоны резки используют направленную струю инертного газа. Плазма, образованная активными газами, применяется для резки черных металлов, а плазма, образованная неактивными газами, применяется для резки цветных металлов.

Разновидности станков для плазменной резки
Станки для резки металла чпу бывают двух видов — ручные и портальные. Ручные устройства наиболее востребованы на небольших производствах для резки тонколистового металла. Они компактны, недороги в приобретении и в обслуживании, но относительно маломощны. Сила тока и скорость истечения газовой смеси недостаточна для образования скоростной высокотемпературной плазмы, способной быстро прожигать толстостенные или тугоплавкие листы металла.

Поэтому на средних и крупных предприятиях устанавливаются портальные станки. У них плазменная резка выполняется на стационарном портале (координатном столе). Управление таким способом резки — только электронное, при помощи блока ЧПУ. Цена портального плазменного оборудования определяется:

Предельными скоростями истечения и температуры плазмы;
Скоростью и точностью резки металла;
Инновационными технологиями, которые были применены при создании станка;
Дополнительными функциональными возможностями;
Эффективностью.
Эффективность станков с ЧПУ для плазменной резки определяется не столько скоростью прожигания металла, сколько способностью работать бесперебойно, без необходимости охлаждения. Также на эффективность влияют степень повторяемости, база предустановленных параметров резки и простота изменения технического задания.

Ручное оборудование для плазменной резки можно собрать в домашних условиях, но делать это нерационально. Для его создания потребуются дорогие комплектующие — инвертор и компрессор профессионального класса. Плюс возникнет вопрос к качеству сборки, а значит, и к безопасности эксплуатации. Наконец, использовать в домашних условиях именно плазморез нерационально. С резкой металлов в домашних условиях прекрасно справляется оборудование для аргонодуговой сварки. Для небольших же предприятий лучше приобрести готовый ручное устройство.

Принцип работы станков для плазменной резки с ЧПУ
Типовая конструкция станка для плазменной резки с ЧПУ состоит из следующих элементов:

Координатный стол, установленный на несущую раму. Часто на координатный стол устанавливаются прокатные ролики. Они упрощают загрузку и выгрузку листов стали. Для их вращения к прокатным роликам может быть подключен электропривод. Такая технология чаще всего встречается на конвейерных производственных линиях. Размеры и прочность несущей рамы определяются листами металла, которые станок режет;

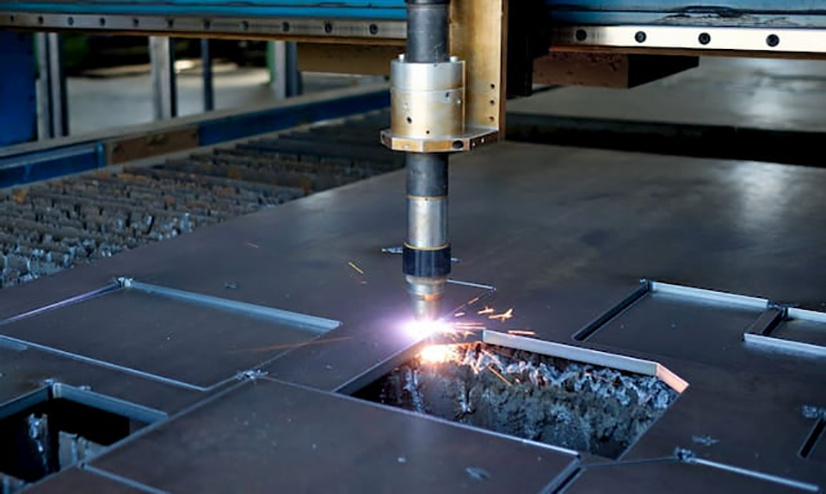

Резак (плазматрон). С внешней стороны к нему подсоединены гибкие шланги, по которым подаются под давлением газовые смеси — для образования струи плазмы и для охлаждения зоны контакта плазмы с металлической поверхностью. Также с внешней стороны подсоединен электрический кабель для высокоамперного тока. С внутренней стороны, с той, что обращена к листу металла, размещены электрод и два сопла. Из одного сопла истекает струя газа, которая под действием электрического тока превращается в плазму. Второе сопло размещено чуть в стороне. Из него истекает струя инертного газа для охлаждения металла;
Две подвижные планки. Одна по оси Х, другая по оси Y. На них закреплен резак. Изменение положений планок по осям Х и Y изменяет положение плазмотрона относительно листа металла. Сами планки установлены на несущую раму при помощи роликов с малым сопротивлением качению. Планки приводятся в движение шаговыми электродвигателями. Размер шага вместе с диаметром сопла определяет точность резки;
Компрессор высокого давления. Он нагнетает в плазмотрон газы для образования плазмы и для охлаждения зоны резки;
Кабель-шланговый пакет. В него включены все шланги и кабели для подачи газовых смесей и электротока;
Блок числового программного управления. Он состоит из электронной платы и устройств ввода информации. Последние — это физические кнопки или клавиатура, сенсорный экран, разъемы, к которым подключены кабели от внешних устройств управления;
Системы аварийного отключения.
У некоторых станков с ЧПУ для плазменной резки могут быть установлены дополнительные электронные и механические устройства. Наличие их определяется технологическими особенностями конкретных производств и инновационными решениями фирм-производителей.
