Тепловизоры. Виды и работа. Устройство и применение

Тепловизоры это устройства, с помощью которых можно контролировать распределение температуры измеряемой поверхности. Эта поверхность изображается на экране прибора в виде цветового поля. На этом поле определенный цвет соответствует некоторой температуре. На экране отображается интервал видимой температуры. Стандартное разрешение тепловизоров последних моделей составляет 0,1 градус.

В недорогих устройствах информация сохраняется в памяти прибора и при необходимости считывается через компьютер. Чаще всего такие приборы используют совместно с ноутбуком и специальной программой, принимающей информацию с тепловизора.

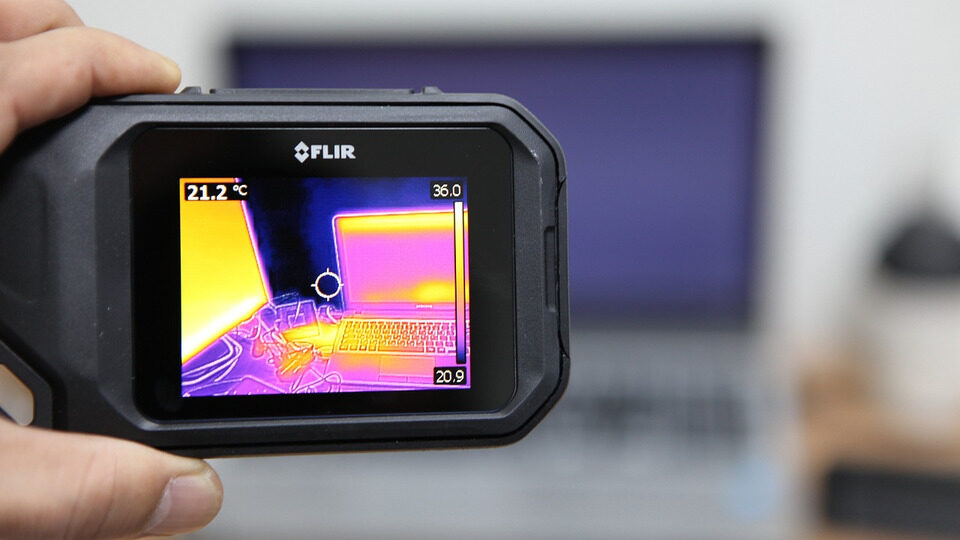

Тепловизоры
Впервые тепловизор появился еще в 30-х годах прошлого века. Современные системы тепловизоров стали развиваться только в 60-х годах. Приемники теплового излучения были с одним элементом. Изображение в приемниках осуществлялось с помощью точечного смещения оптики. Такие приборы имели низкую производительность и давали возможность для наблюдения за изменениями температуры с малым быстродействием.

С развитием технического прогресса появились фотодиодные ячейки, способные хранить сигнал света. Стало возможным проектирования новых тепловизоров на базе матриц датчиков. С этих матриц сигналы поступают на дешифратор, далее на обработку в главный процессор прибора.
В определенной последовательности сигналы проецируются на матрицу с распределением температур с разными обозначенными цветами. Такой принцип дал возможность получить портативные автономные устройства, способные оперативно обрабатывать данные, позволяющие контролировать изменение температуры в реальном времени.

Перспективной разработкой новых тепловизоров стало использование неохлаждаемых болометров. Этот принцип основан на повышенной точности вычисления изменения сопротивления тонких пластин под воздействием излучения тепла всего спектра. Эта технология популярна во многих странах при производстве новых тепловизоров, к которым предъявляются высокие требования безопасности и мобильности. В нашей стране изготовление автономных тепловизоров с неохлаждаемыми болометрами начато в 2007 году.

Классификация
Тепловизоры делятся на несколько видов по различным признакам.
Наблюдательные преобразуют инфракрасные лучи в видимый для глаза свет по специальной цветовой шкале.
Измерительные тепловизоры способны определять температуру исследуемого объекта путем присвоения величине цифрового сигнала пикселей определенную соответствующую температуру. В итоге образуется изображение распределения температур.
Стационарные тепловизоры служат для использования на предприятиях промышленности, где осуществляется контроль над соблюдением технологических процессов в интервале -40 +2000 градусов. Такие устройства оснащаются азотным охлаждением, чтобы создать нормальные условия для работы приемной аппаратуры. Такие системы состоят из тепловизоров 3-го поколения, выполненных на полупроводниковых матрицах фотоприемников.
Переносные устройства тепловидения разработаны на основе неохлаждаемых кремниевых микроболометров. Вследствие чего появилась возможность отказаться от применения громоздкой и дорогой аппаратуры охлаждения. Такие приборы имеют все преимущества стационарных моделей. При этом их можно использовать в труднодоступных местах. Многие переносные тепловизоры можно подключать к компьютеру для обработки информации.
Часто приборы ночного видения путают с тепловизорами. Однако между ними большая разница. Устройство ночного видения может работать при малой освещенности, так как усиливает свет. Часто попавший в объектив свет ослепляет человека. Для тепловизора не нужен свет, так как его принцип действия основан на тепловых инфракрасных лучах.

Работа и конструктивные особенности
Излучение инфракрасного цвета фокусируется оптической системой тепловизора на приемнике, который подает сигнал в форме изменения сопротивления или напряжения.
Электроника регистрирует полученный сигнал от системы тепловидения. В результате сигнал преобразуется в электронную термограмму. Она изображается на дисплее.

Термограммой называется изображение объекта, которое прошло обработку электронной системой для отображения ее на экране с различными цветовыми оттенками, соответствующими распределению инфракрасных лучей по площади объекта. В результате оператор видит термограмму, соответствующую излучению тепла, приходящего от исследуемого объекта.

Чувствительность детектора к излучению тепла зависит от его собственной температуры, и качества охлаждения. Поэтому детектор располагают в специальное охлаждающее устройство. Наиболее популярный вид охлаждения – это жидкий азот. Однако этот метод неудобный и довольно примитивный.

Другим видом охлаждения стали элементы Пельтье. Это полупроводники, способные обеспечить перепад температур при прохождении по ним электрического тока, и действующие по принципу теплового насоса. Чувствительность датчика тепловизора создается с помощью чувствительных полупроводников, выполненных из ртуть-кадмий-теллура, антимонида индия и других материалов.

Части и элементы тепловизора
Стоимость тепловизора довольно высока. Основными его элементами являются объектив и матрица (приемник излучения), которые составляют 90% стоимости всего прибора. Такие матрицы сложны в изготовлении. Объектив невозможно выполнить из стекла, так как стекло не пропускает инфракрасные лучи. Поэтом для объективов используют дорогие редкие материалы (германий). В настоящее время ведутся поиски других недорогих материалов.
