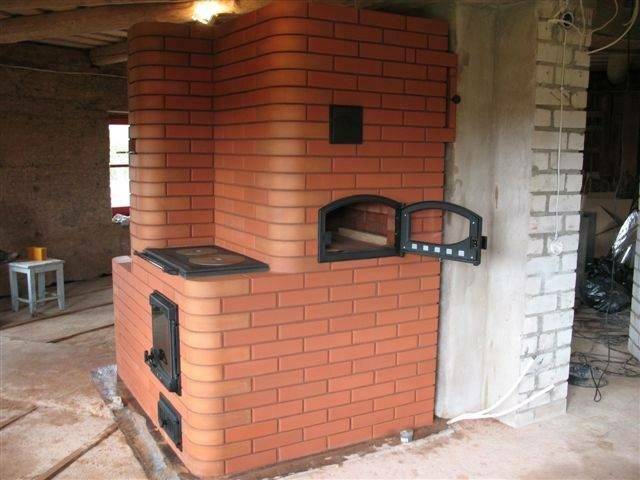

Отопительно-варочная печь со щитком особенности конструкции

Щиток может работать как в летней, так и в зимней системе дымооборота, позволяя топить отдельно или плиту, или щиток. Важно! Прежде чем начинать основную кладку, следует обустроить прочный, качественный фундамент с гидроизоляцией (можно использовать рубероид). Если вы решили купить отопительную печь, то рекомендуем перейти по ссылке.

Особенности кладки
Порядовка отопительного щитка в этой конструкции имеет свои особенности (схему можно найти в интернете, задав соответствующий запрос). В общих чертах процесс выглядит следующим образом:

1 и 2 ряд выкладываются в соответствии с порядовкой.
В 3 ряду необходимо оставить зольник под топку.
4 ряд: устанавливаются две задвижки (одна – для летнего хода, другая – для зимнего) и четыре дверки (две поддувальные + две прочистные с кирпичными закладками внутри).
5 ряд аналогичен четвертому (соблюдается перевязка швов).
6 ряд все каналы уменьшаются, все дверки перекрываются. Ставится духовой шкаф и водогрейная коробка.

В 7 ряду укладываются две колосниковые решетки (одна – для топливника плиты, другая – для топливника щитка). Кирпичи с обеих сторон решеток стесываются. Длинный канал слева перекрывается, чтобы образовалось два коротких канала.
В 8 ряду (кладется по порядовке) устанавливаются топочные дверки (одна размером поменьше – для топливника щитка, другая – побольше – для топливника плиты).
9 ряд кладется по схеме, также и 10, но в нем над духовкой кладется стальная полоска.
11 ряд: дверки перекрываются, верх духовки смазывается глиняным раствором. Справа от водогрейной коробки канал закрывается кирпичом, слева – остается не заложенным.
В 12 ряду укладывается чугунный настил, вокруг плиты укрепляется каркас из стальных уголков. Этот ряд – завершающий в кладке плиты.

Прочие порядовки – это кладка щитка (смотреть на схеме).

В 16 ряду необходимо стесать кирпич справа у второго канала.
В 19 – ставится задвижка, которая закрывает трубу (с этого и по 25 ряд включительно из трех имеющихся каналов образуется пять).
В 22 ряду ставится самоварник, далее в последующих рядах остается один канал – труба, а щиток перекрывается кладкой в три ряда.
В 31 ряду канал трубы уширяется с помощью стесывания кирпича.
В 32 и 33 рядах ставится вентиляционная решетка (для этого образуется отдельный канал).

Важно! Следите за толщиной швов – она не должна превышать 3-5 мм.

Размеры, на которые следует ориентироваться:

Длина – 1400 мм.
Ширина – 1020 мм.
Высота — 2170 мм.
Масса — 2800 кг.
Длина стальной полосы над духовкой – 550 мм.

Разбираемся с порядовкой

Чтобы щиток был функциональным, необходимо понять принцип порядовки. Благодаря нижеприведенным советам, вы сможете собрать отопительный прибор из кирпича своими руками.

Используйте не менее, чем ополовиненный кирпич. Если создать порядовку из четвертинок, то это приведет к тому, что остывание печи будет проходить в несколько раз быстрее необходимого, повысятся затраты и понизиться температура. Если конструкция по каким-то причинам все равно выходит слабее должного, то укрепите ее металлической пластиной. Она предотвратить возможность возгорания.

Обратите особое внимание на используемое топливо. Температурный придел такой конструкции не превышает 120 градусов на выходе

Если значение будет ниже 100, тогда это приведет к снижению тяги, будет образовываться конденсат, негативно влияющий на эксплуатационные свойства печи.

На этапе проектирования не забудьте о задвижках, которые позволят контролировать интенсивность выхода тепла

Благодаря этому, вы сможете отрегулировать необходимую теплопотерю, что очень важно в холодное время года. Щиток, оснащенный задвижками гораздо удобнее в эксплуатации

Изготавливать кирпичный щиток лучше из пустотелого кирпича. Так как свойства полого кирпича в этом процессе не будут оправданы. Как и для любых печей, использование раствора на основе цемента не допустимо. Так как этот материал не выносит больших температур и растрескивается, что приводит к выпадению значительных кусков или кирпичей. Щиток лучше класть на традиционный глиняный раствор.

Даже если в вашем доме тепло и сухо, не забудьте про гидроизоляцию фундамента печи. В качестве гидроизолятора можно использовать то, что имеется под рукой – рубероид или подобный материал.
