Нагревательные маты для теплого пола

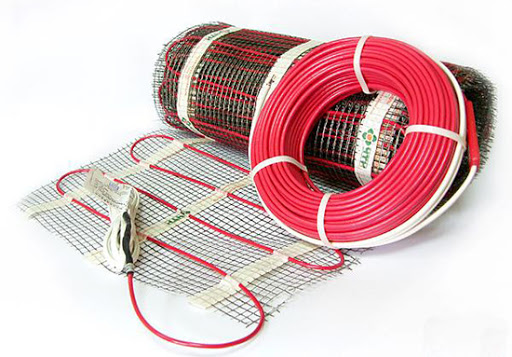

Нагревательный мат — основа электрического тёплого пола. Это удобный рулон, свёрнутый из сетки-основы с уже установленным на ней «змейкой» очень тонким нагревательным кабелем. Достаточно раскатать этот рулон полосами требуемой длины, разрезая сетку в нужных местах, прижать эти полосы к имеющемуся основанию — и электрический матовый тёплый пол установлен. Сетка имеет клеевой слой, который надёжно её закрепит. Остаётся только установить терморегулятор с датчиком температуры пола, залить всё 4...8 мм слоем самовыравнивающейся стяжки или плиточного клея и после застывания установить финишное покрытие. Напольную плитку можно даже устанавливать сразу в процессе заливки плиточного клея. Подробнее на сайте АльфаИнжиниринг.

В данной статье мы рассмотрим существующие разновидности нагревательных матов, их особенности, правильный подход к выбору определённого мата для устройства тёплого пола в конкретном помещении и особенности производства монтажных работ.

Виды и состав нагревательных матов

На сегодняшний день существуют следующие виды нагревательных матов:

Классические тонкие нагревательные маты: тонкий нагревательный кабель, уложенный «змейкой» на теплостойкой сетке-основе;
Предназначенный для «сухой» установки нагревательный 8 мм мат-коврик, в конструкцию которого включён тонкий нагревательный кабель;
Стержневой карбоновый мат, заливаемый 2...3 см цементно-песчаной стяжкой.
Тонкий «плёночный ИК тёплый пол» (фактически не относится к нагревательным матам).


Классические тонкие нагревательные маты. Характеристики и основные отличия.

По удельной мощности

Тонкие нагревательные маты, выпускаемые различными производителями, отличаются большим разнообразием. Одна из основных характеристик матов — удельная мощность, то есть потребляемая электрическая — и она же отдаваемая тепловая — мощность, приходящаяся на 1 м? обогреваемой площади. Потребителю предлагается такой ряд значений номинальной удельной мощности: 100; 130; 150; 160; 180 и 200 Вт/м? при напряжении питания промышленной сети переменного тока 230 В.

По ширине

Ширина сетки-основы — она же ширина обогреваемой полосы площади — может лежать в пределах 0,5...1,0 м. Наиболее часто выпускаются рулоны шириной 0,5 м. Это — оптимальная ширина, позволяющая быстро разложить выбранные маты по площади любой конфигурации. Сложный контур обогреваемой площади не является препятствием для установки нагревательных матов, поскольку существуют специальные способы раскладки, которые мы рассмотрим в разделе, посвящённом их монтажу.

По толщине

Нагревательные маты изначально были разработаны с целью установить систему «тёплый пол» с минимальным подъёмом уровня покрытия пола над существующим основанием. Поэтому нагревательный кабель, устанавливаемый на сетке, имеет очень малый диаметр, от 2,5 до 4 мм. Для некоторых пользователей строительная (общая) толщина мата имеет принципиальное значение. Например, при реконструкции пола нежелательно перевешивать или изменять высоту дверей, чтобы подогнать их положение под новый уровень покрытия пола. Толщина мата электрического тёплого пола может быть 3; 3,5; 4; 4,5; 5 мм. Этот параметр связан с конструкцией нагревательного элемента кабелей, установленных на матах (одножильные и двухжильные маты), и с материалом оболочки (фторосодержащие полимеры, силикон, поливинилхлорид и пр.).

По наличию экрана

Следующий параметр, характеризующий электробезопасность изделия — наличие экрана у нагревательного кабеля мата. В соответствии с требованиями Правил устройства электроустановок, электрический тёплый пол, в состав которого входит смонтированный греющий мат, должен выполнять роль «устройства выравнивания электрических потенциалов» (УВЭП). Заземлённый экран кабеля, установленного на сетке мата, выполняет роль УВЭП, что подтверждает ГОСТ Р 50571.25-2001, часть 7, п.5.8. Некоторые производители нагревательных матов предлагают на рынке изделия, у которых отсутствует экран. Это очень неудобно, так как в соответствии с ПУЭ для обеспечения безопасной эксплуатации такого электрического тёплого пола над смонтированным матом необходимо установить заземлённую сварную металлическую сетку, выполняющую роль УВЭП.

По особенности конструкции

По конструкции тонкие нагревательные маты разделяются на одножильные и двухжильные. Эти названия происходят от различий в конструкции установленных на них кабелей. На представленных чертежах показаны поперечные и продольные разрезы одножильного (рис. 2.1) и двухжильного (рис. 2.2) кабелей, смонтированных на сетке матов.
